LN-FM777光纖端面成型研磨機

           適用于多種類型連接器端面成型的FTTH應用場景,不需要光纖切割刀,沒有線路接頭,一鍵啟動操作、兩道研磨工序完成端面制作。
          1、用于FTTH安裝、端面修復、光交箱整治
          2、一鍵啟動操作、四道研磨工序
          3、適用于多種類型連接器和多種應用場景

前往商城購買

技術參數

顯著優勢

光纖類型

材料

玻璃纖維、陶瓷

光纖芯數/種類

單芯/G651,G652,G653,G654,G655,G657

光纖直徑

包層直徑:80~150um,涂覆層直徑:100~1000um

損耗指標

平均插入損耗

<0.25dB(取決于連接器品質)

平均回波損耗

>45dB(取決于連接器品質)

功能參數

總研磨時間

120

研磨片使用壽命

40+

研磨方式

分步

固化時間

15

馬達轉速

100-130/分鐘

加壓方式

中心加壓

壓力范圍

30-600P可調

研磨液加注

手動

尺寸/重量

尺寸

127mmx140mmx100mm

重量

1.6Kg(含電池)

電源

AC交流輸入

AC100~240V,50/60Hz

DC直流輸入

DC 16V  4A

電池容量

2000mAh

工作條件

海拔高度:0~6000米,工作溫度-10~50

顯示器

0.91英寸OLED

無線模塊

RFID

存儲條件

保管溫度:-20~50℃;0~95%RH

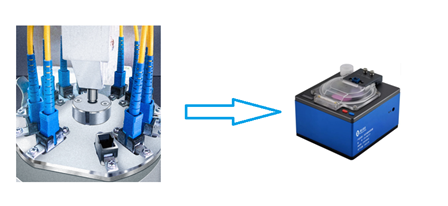

 1、將工廠跳線制作工藝濃縮至施工現場,保證做出來的端頭更美觀、品質更有保障
2、保證從分線箱到光貓中間沒有任何連接點,不需要熱縮管、保護盒等額外附件在線路上

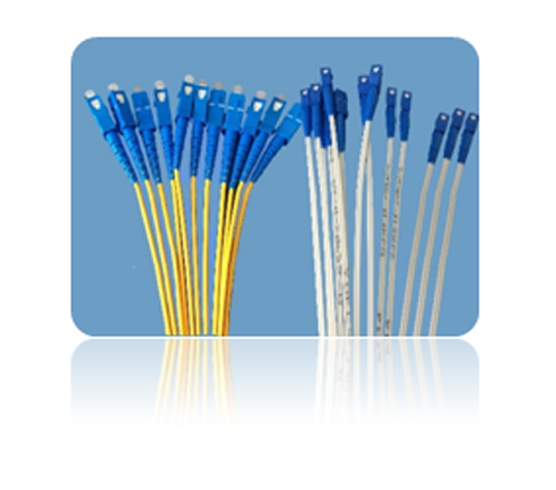

3、根據實際需要制作光纖長度,保證安裝效果更美觀整齊
4、支持UPC、APC等各種類型光纖成端的研磨


光纖終端接續方案對比

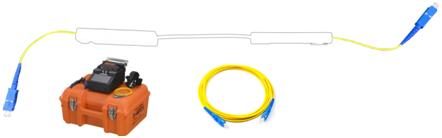

1、傳統FTTH方案:熔接機+跳線

2、魔磨成端機方案:無需熔接機、切割刀、跳線,制作后中間無接點

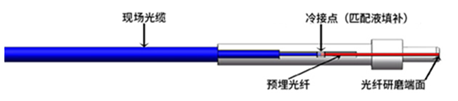

3、快速連接器

項目

熔接

冷接

研磨

平均插入損耗

0.3dB

0.5dB

0.25dB

平均回波損耗

45dB

40dB

45dB

額外接續點

專用設備

熔接機、切割刀等

切割刀等

端面研磨機

同心度保證

可靠

可靠

可靠

穿入二次損耗

曲率半徑一致性

可靠

可靠

可靠

時效可靠性

可靠

可靠性差

可靠

平均組裝時間

2分鐘

1分鐘

2分鐘
