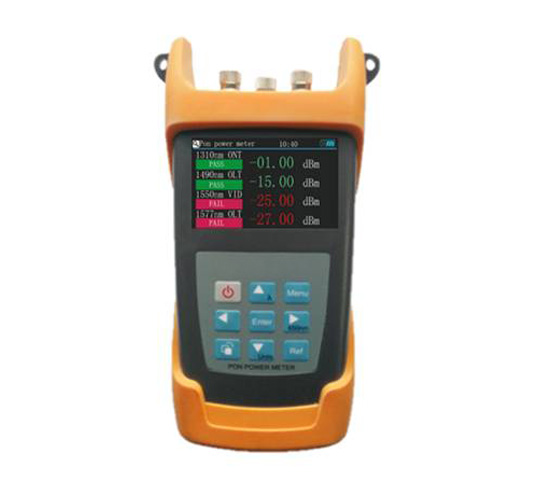

iT-6310 10G EPON光功率計是重慶理念公司對FTTX的業務和維護而推出的新款測試儀表,它不僅支持傳統的BPON、EPON、GPON光功率計的功能,還具備了下一代10GEPON/XGPON功率測量功能,并同屏顯示四個波長的各自功率值,使裝維人員可以真實掌握線路上單個波長光信號的功率值,并可通過自行設置的閾值數據準確判斷光功率值是否達標,是PON網絡工程、施工和維護的合適選擇。
產品特點
技術指標
標準配置
1、TFT彩屏
2、同時測試顯示PON系統中的1310,1490,1550、1577四個波長
3、兼容EPON,GPON及下一代10GEPON/XGPON功率測量功能
4、內置精準的分波器件,能夠精準的檢測到相應波長光功率
5、儀表可設置測量閾值自行判定通過、警告、未通過狀態
6、支持在線穿通測試,驗證OTN/ONU工作是否正常
7、支持可視紅光故障定位
8、測量數據存儲功能,配備USB接口的數據傳輸功能
測量波長 |
1310nm |
1490nm |
1550nm |
1577nm |
測量范圍(dBm) |
+10~-40 |
+10~-40 |
+25~-40 |
+10~-40 |
光譜通帶(nm) |
1310±50 |
1490±10 |
1550±10 |
1577±10 |
隔離度 帶濾波功能 |
1490nm波段>40dB 1577nm波段>40dB |
1310nm波段>40dB 1577nm波段>40dB |
1310nm波段>40dB 1577nm波段>40dB |
1310nm波段>40dB 1550nm波段>40dB |
穿透方式下 |
≤1.5dB |
|||
固有不確定度 |
≤0.5dB |
|||
顯示分辨率 |
0.01dB |
|||
閾值設置 |
10組 |
|||
數據存儲 |
1000條 |
|||
紅光源 |
≥1mW |
|||
工作溫度 |
-10℃~+60℃ |
|||
相對濕度 |
0%~95%RH |
|||
光纖接口類型 |
FC/SC |
|||
通信接口 |
USB接口 |
|||
供電 |
3節AA1.5V電池 |
|||
工作時間 |
工作時間≥20H,待機時間≥60H |
|||
尺寸 |
L*W*H 192mm×102mm×50mm |
|||
重量 |
420g |
備注:如需測試10GXGPON模式下的上行光1270nm請聯系本公司確認添加。
序號 |
名稱 |
數量 |
1 |
PON光功率計 |
1臺 |
2 |
牛津包 |
1個 |
3 |
說明書 |
1份 |
4 |
FC/SC接口 |
2套 |
5 |
Mini USB數據線 |
1條 |
6 |
AA干電池 |
3節 |
7 |
CD軟件 |
1份 |
-
