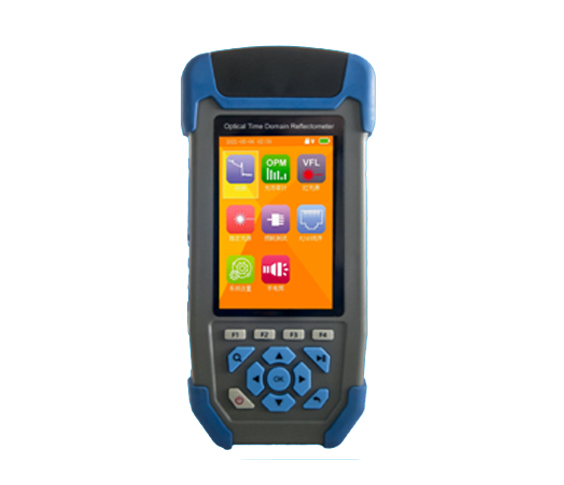

iT-6950多功能光時域反射儀儀適用于基于FTTx及接入網的工程施工和維護，測試被測光纖的斷點、長度、損耗，輸入光自動檢測，一鍵自動測試，3.5寸彩色液晶屏，全新包膠外殼設計，防震防摔，手感符合人體學，機身小巧，六合一功能，集成OTDR、穩定光源、光功率計、紅光源、網線線序校對、照明功能于一體，快速檢測故障點，萬能接頭，FC/SC可互換，本機500條內部存儲，可擴展TF卡，USB數據導出，內置4000毫安時鋰電池，USB充電、充電寶隨時供電，適合長期野外工作。
產品特點
詳細參數
配置清單

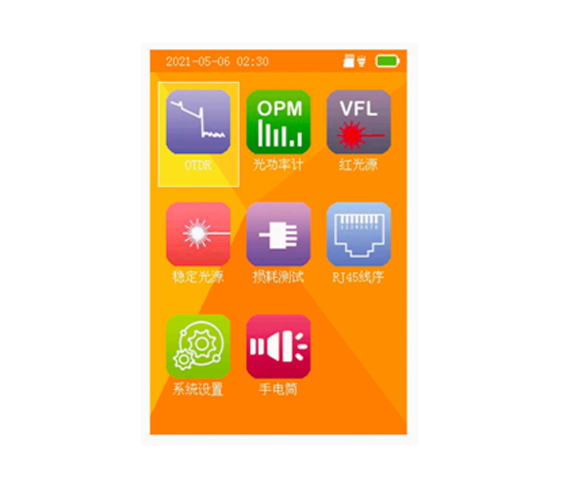

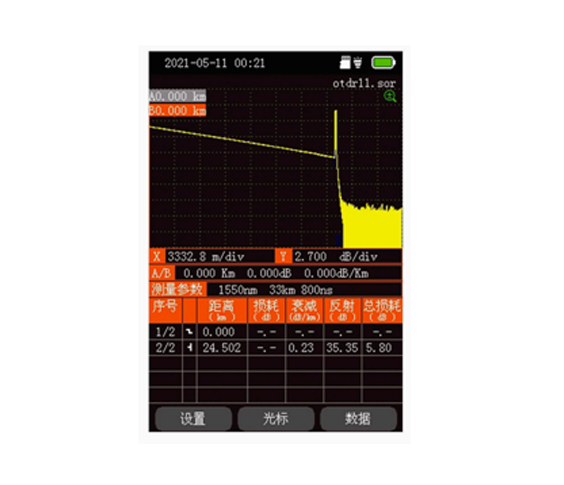

1、OTDR功能

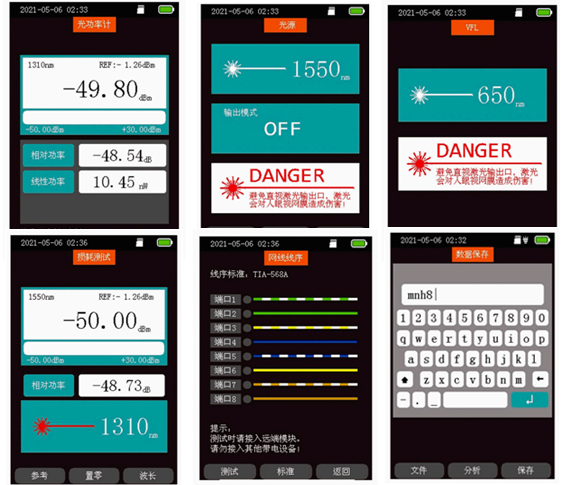

2、光功率計功能
3、紅光VFL功能
4、激光光源功能
5、光損耗測試功能
6、RJ45網線線序測量功能
7、手電筒暗環境照明功能
|
光時域反射儀 |
|
|
測試波長 |
1550nm±20nm |
|
光纖類型 |
G.652單模光纖 |
|
動態范圍 |
22dB |
|
事件盲區 |
3m |
|
衰減盲區 |
10m |
|
測量范圍 |
500m~60km |
|
脈沖寬度 |
10ns~10us/自動 |
|
測距精度 |
±（1m+取樣間隔+0.005％×測試距離） |
|
線性度 |
±0.2dB/dB |
|
數據存儲 |
內部：≥500條；外部：可擴展TF卡 |
|
激光安全等級 |
Class Ⅱ 級 |
|
文件格式 |
SOR標準文件格式 |
|
光連接器 |
FC/UPC（可互換SC） |
|
光功率計 |
|
|
波長范圍 |
800nm~1700nm |
|
光連接器 |
2.5mm通用接口 |
|
測量范圍 |
-70dBm～+10dBm |
|
不確定度 |
±5% |
|
校準波長 |
850/1300/1310/1490/1550/1625nm |
|
光源 |
|
|
激光器類型 |
FP-LD |
|
輸出波長 |
1550nm±20nm |
|
輸出功率 |
≥-5dBm |
|
調制頻率 |
270/330/1k/2kHz |
|
穩定度 |
CW，±0.5dB/15min（開機預熱15min后測試） |
|
光連接器 |
FC/UPC（可互換SC） |
|
VFL |
|
|
工作波長 |
650nm±20nm |
|
輸出功率 |
≥10mW |
|
工作模式 |
CW/1Hz/2Hz |
|
光連接器 |
2.5mm通用接口 |
|
整機指標 |
|
|
顯示 |
3.5寸彩色液晶屏 |
|
數據接口 |
Micro USB |
|
可擴展外部存儲 |
TF卡（選配） |
|
供電方式 |
聚合物鋰電池：3.7V，4000mAh 電源適配器：5VDC，2A |
|
電池續航 |
待機＞20小時；測量＞12小時 |
|
工作溫度 |
-10℃～+50℃ |
|
存儲溫度 |
-40℃～+70℃ |
|
相對濕度 |
0～95％無結露 |
|
整機重量 |
≤360g |
|
尺寸 |
188mm×88mm×44mm |
|
網線線序測量功能 |
做好網線水晶頭以后進行通斷測試 |
|
照明功能 |
夜間作業時候使用手電筒照明 |
|
名稱 |
數量 |
備注 |
|
|
1 |
主機 |
1 |
|
|
2 |
電源適配器 |
1 |
|
|
3 |
數據線 |
1 |
|
|
4 |
光盤（含分析軟件、使用說明書） |
1 |
|
|
5 |
操作手冊 |
1 |
|
|
6 |
SC/UPC接頭 |
1 |
|
|
7 |
清潔棉簽 |
1 |
|
|
8 |
牛津包 |
1 |
|
-
