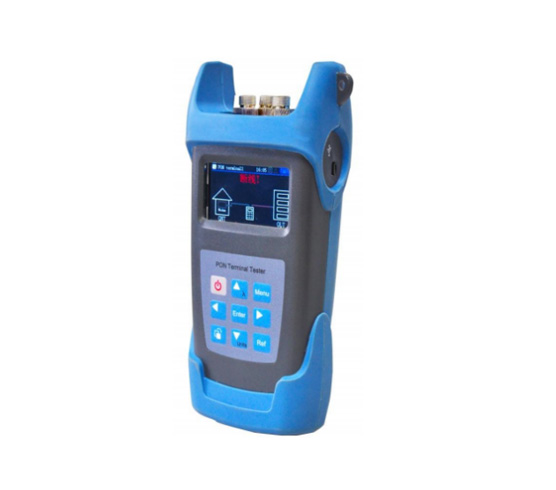

隨著光纖到戶的普及和光網絡終端用戶的井噴式發展,維護龐大光網絡的投入越來越高。小區資源入網數據不完整、裝機用戶資源數據不準確、現場端口釋放不完全等問題導致運營商維護的PON網絡資源的管理問題越來越嚴重。我們公司的PON網絡資源核查儀應運而生,該儀表可以在無需維護人員進入用戶家中的情況下,智能排查光網絡終端資源狀態,精細化核查管理PON網絡資源。該儀表同時可選全功能PON光功率計、可視故障定位(紅光源)、標準光功率計、標準光源等功能模塊,是當前PON網絡維護和終端資源清查領域的全能型幫手。
產品特點
技術參數
1、智能識別排查光網絡終端資源占用或空閑情況;
2、可以直接讀取用戶設備的ONT相關信息:SN讀取、password讀取、LOID讀取等;
3、智能分析出離線、未接入光貓、光貓未上電、剪斷、流氓貓;
4、支持儀表接在分光器前面,讀取分光器下接所有在線光貓的SN信息;
5、支持儀表接分光器后逐個獲取光貓的SN信息,自動將SN碼生成二維碼顯示,用手機掃描二維碼連接打印機,現場完成標簽打印粘貼;
6、支持PON光功率計功能
7、可選光源、紅光、光功率計功能 功能模塊
ONT清查模塊
1、支持EPON、GPON模式下ONU用戶信息檢測,可直接讀取在線用戶設備ONT相關信息(SN、MAC、Password、LOID等)
2、智能排查光網絡終端資源占用或空閑情況:ONT在線、離線(脫落、斷線、光貓未上電、流氓貓)狀態清查
3、支持用戶上、下行光功率測試功能
資源核查模塊
1、具備入戶接入光纖自動對纖功能;
A:支持接在分光器前,獲取所有該分光器下的在線ONU資源(SN、MAC、Password、LOID等),插拔每根入戶接入光纖對纖
B:支持接在分光器后,獲取該入戶接入光纖在線ONU資源(SN、MAC、Password、LOID等)對纖
2、支持現網各測量點測量所有上線用戶的上下行光功率測試,將SN、 MAC、PASSWORD、LOID、上、下行功率等信息生成二維碼便于數據讀取、打印、管理。
3、具備入戶接入光纖自動對纖功能;
A:支持接在分光器前,獲取所有該分光器下的在線ONU資源(SN、MAC、Password、LOID等),插拔每根入戶接入光纖對纖
B:支持接在分光器后,獲取該入戶接入光纖在線ONU資源(SN、MAC、Password、LOID等)對纖
4、支持現網各測量點測量所有上線用戶的上下行光功率測試,將SN、 MAC、PASSWORD、LOID、上、下行功率等信息生成二維碼便于數據讀取、打印、管理。
PON光功率計模塊 |
|||
信道 |
1310上行 |
1490下行 |
1550下行 |
檢測范圍(dBm) |
+10~-40 |
+12~-40 |
+25~-40 |
光功率計測量不確定度(dB) |
≤0.5 |
||
顯示精度(dB) |
0.01 |
||
光功率計模塊(可選) |
|||
校準波長(nm) |
1310/1490/1550/1625 |
||
探測范圍(dBm) |
+10~-70 |
||
不確定度(dB) |
≤0.5 |
||
VFL紅光模塊(可選) |
|||
波長(nm) |
650±20 |
||
輸出光功率(mW) |
≥ 3 |
||
光源模塊(可選) |
|||
波長(nm) |
1310±20 & 1550±20 |
||
輸出光功率(dBm) |
0 |
||
其它 |
|||
接口類型 |
(FC/SC)/PC |
||
顯示器 |
TFT彩屏 |
||
供電方式 |
3.7V鋰電池 / DC 5V適配器 |
||
通信接口 |
Mini USB |
||
電池工作時間(h)1 |
≥ 10 |
||
工作溫度℃ |
-5~40 |
||
保存溫度℃ |
-10~70 |
||
相對濕度 |
0~95%(無結露) |
||
重量(g.無電池和護套) |
400 |
||
外形尺寸(mm) |
190×100×50 |
-
