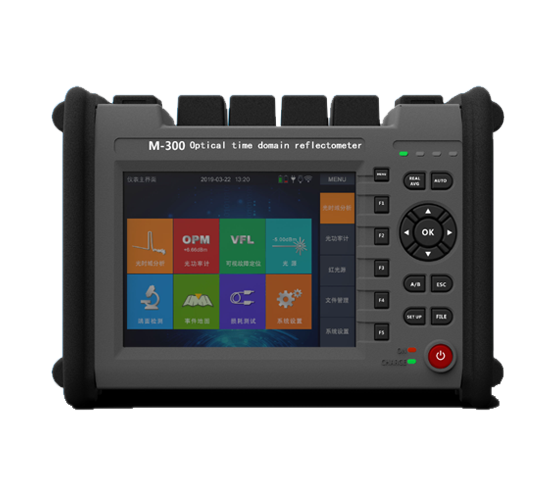

M-300X系列OTDR的設計采用了先進的嵌入式技術，結合人體使用習慣，美觀而適用的外觀設計，全電容觸屏操作，使得操作更加簡單，全機只有一個電源按鍵。功能豐富而全面，解決了光纖光纜施工和維護需要多款儀表配合的困擾，HJ2200幫你解決各種測試問題。另外，M-300X采用雙電池設計，可以只裝一個電池，以減輕施工現場儀表攜帶的重量，雙電池全裝解決儀表重心平衡問題，使得儀表攜拿更加方便。 M-300X采用全新的設計理念與外觀，結構更加緊湊，并且涵蓋了從骨干網、城域網至FTTx接入網測試在內的多種動態范圍和波長組合，操作簡單易學。在當前的光纖網絡架構下，它可以很好地幫助用戶進行成本控制，并且不以降低測試性能為代價，滿足用戶的不同測試需求。 無論您是在光纖網絡構建與安裝階段進行鏈路鑒定，還是要執行快速高效的維護與故障排查測試，相信M-300X都會成為您的得力助手。
產品特點
型號規格
技術參數
1、多種動態范圍及波長組合可供選擇
2、具有多模光纖鏈路的測試能力
3、可選850nm/1300nm/1310nm/1550nm/1490nm/1625nm/1650nm測試波長，帶濾波器，可進行FTTH/PON光網絡的在線測試
4、多種測量模式，操作極其簡單，一鍵可以完成測量
5、具有線路光告警功能，最大程度地保護儀表光模塊
6、實時測試功能，方便觀察光纖實時對接效果
7、內置大功率紅光源，可方便肉眼檢測近端光纖線路中的故障點
8、可選配光功率計功能，光源功能，損耗測試，端面檢測儀
9、支持中英文輸入，擁有友好的輸入界面，完全模擬電腦鍵盤輸入
10、自帶32GB內存，可存儲超過10萬條曲線，SD卡可插拔。
11、帶有截圖功能，可截取儀表屏幕顯示的當前界面，并自動保存為圖片格式文件
12、配置PC數據分析與仿真軟件，可批量處理、生成、打印測試報告
13、配備1個主USB接口和一個從USB接口，可進行電腦仿真控制及外接存儲設備
14、通過選配的WiFi模塊，可實現PC遠程訪問控制操作
15、7寸電容觸屏操作
16、雙電池供電，可以任裝1個電池或者兩個電池
|
基本型號 |
波長(nm) |
動態范圍（dB） |
盲區（米） |
|
M-300X-SF0 |
1310/1550 |
32/30dB |
0.8/4 |
|
M-300X-SF1 |
1310/1550 |
40/38dB |
0.8/4 |
|
M-300X-SF2 |
1310/1550/1625 |
42/40/38 |
0.8/4 |
|
M-300X-MF0 |
850/1300 |
20/26 |
2/10 |
|
脈沖寬度 |
單模 |
3ns, 5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs |
|
多模 |
850mm：3ns，5ns，10ns，20ns，50ns，100ns，200ns，500ns，1us 1300mm：3ns，5ns，10ns，20ns，50ns，100ns，200ns，500ns，1us，2us |
|
|
距離范圍 |
單模 |
100m、500m、2km、5km、10km、20km、40km、80km、120km、160km、240km |
|
多模 |
850mm：500m，2km，5km，10km 1300mm：500m，2km，5km，10km，20km，40km，80km |
|
|
采樣分辨率 |
最小0.05m |
|
|
采樣點 |
256,000點 |
|
|
線性度 |
≤0.05dB/dB |
|
|
損耗閾值 |
0.01dB |
|
|
損耗分辨率 |
0.001dB |
|
|
距離分辨率 |
0.01m |
|
|
距離精確度 |
±(1m+測試距離×3×10-5+采樣分辨率) （不計折射率誤差） |
|
|
數據存儲 |
10萬條以上測試曲線 |
|
|
紅光源 |
10mW，CW/2Hz |
|
|
接口 |
2個USB口（Type A×1，Type B×1） |
|
|
顯示器 |
7寸英寸TFT-LCD（標配電容觸摸屏） |
|
|
電池 |
單塊電池容量：7.4V/2200mAh，標配兩塊，可以同時裝入機器使用 |
|
|
溫度 |
工作溫度：-10℃~+50℃；存儲溫度：-20℃~+70℃ |
|
|
濕度 |
≤95%（無冷凝） |
|
|
尺寸/重量 |
226×160×69mm / 1.1kg（含電池） |
|
|
附件 |
腕帶、電源適配器、鋰電池、FC適配頭、USB連接線、快速指南、攜帶包 |
|
|
可選模塊 |
FC/SC/LC適配頭、光功率計、光源、WiFi、端面檢測儀,事件地圖，損耗測試，GPS定位，IOT模塊，資源清查 |
|
|
光功率計 |
A型：-10dBm~-70dBm;B型：+23dBm~-50dBm |
|
|
穩定光源 |
輸出功率：-5dBm，調制頻率：CW/270Hz/1KHz/2KHz |
|
|
|
|
|
-
